Проект: "Оцінювання якості музичних сигналів, сприйнятих мікрофонними масивами"

Куратори проекту:

аспірант Ігор Котвицький (igorktvzk@gmail.com)
проф. Аркадій Продеус (aprodeus@gmail.com)

Активні учасники проекту: студенти 3-го року навчання, аспіранти 1-го та 2-го років навчання

Актуальність та мета проекту. Коли відбувається запис музики, воліють записувати кожного виконавця окремо, щоб в подальшому можна було, шляхом комп’ютерного редагування, корегувати виявлені недоліки, а далі об’єднати окремі записи в один результуючий запис.

Проте цей шлях є далеко не найкращим, оскільки при цьому музиканти втрачають «відчуття ансамблю». Інакше кажучи, музикантам важливо бачити та чути один одного під час виконання та запису музичної композиції. Подолати вказаний недолік можна, розташовуючи мікрофони біля кожного із музикантів.

Альтернативним рішенням, яке сьогодні набуває популярності, є здійснення запису із певної точки концертної зали за допомогою акустичної антени, що являє собою низку («масив») мікрофонів, об’єднаних певним чином. Хоча існують праці [1,2,3], присвячені дослідженням властивостей різних мікрофонних масивів, до сьогодні погано вивчено, яка із конфігурацій мікрофонних масивів є найліпшою з точки зору мінімального спотворення музичних сигналів. Тому головна мета даного проекту полягає в пошуку відповіді на це питання.

Оскільки сприйняття музики є справою індивідуальною, для одержання узагальнених результатів важливо, щоб в проекті прийняло участь якомога більше слухачів – що й пропонується зробити нашим студентам.

Перспективи проекту:

Даний проект є другою частиною розрахунково-графічної роботи (РГР) дисципліни "Методи обробки акустичних сигналів" (першою частиною РГР є проект "Дослідження факторів, що впливають на розбірливість мови").

Результати виконання проекту будуть корисним не лише для студентів, які на практиці ознайомляться із потенційними можливостями акустичних антен різних типів, але й для майбутніх споживачів таких пристроїв.

В результаті виконання даного проекту студенти:

  • ознайомляться із можливостями акустичних антен різних типів;
  • навчаться організовувати експерименти для порівняння акустичних антен шляхом суб’єктивного оцінювання якості звуку на їх виході;
  • навчаться коректно висловлювати свою думку, аналізуючи одержані результати, й формувати відповідні технічні звіти.

Технічне завдання:

1. Постановка завдання

В експериментах пропонується прослухати низку музичних сигналів (соло саксофону тривалістю 10 секунд), сприйнятих та оброблених акустичними антенами різних типів в різних акустичних умовах.

Досліджуються два типи акустичних антен: на основі сум і затримок (DS) і на основі лінійно обмеженої мінімальної дисперсії (LCMV) [1, 2, 3].

Акустичні умови характеризуються різними відношеннями сигнал-шум (-10 дБ, 0 дБ та 10 дБ) та різним просторовим розташуванням джерел шуму (поодинокі джерела, а також сукупність кількох джерел).

Для кожного відношення сигнал-шум та кожного типу розташування джерел шуму треба прослухати:

  • еталонний чистий сигнал;
  • сигнал на виході одиночного мікрофона;
  • сигналу на виході DS-антени;
  • сигнали на виході LCMV-антени (для 4-х різновидів пост-фільтрації).

Розглядається чотири ситуації розташування джерела шуму (рис. 1-2):

  • ситуації 1-3 – поодинокі джерела шуму, розташовані під кутами 15, 45 та 90 градусів відносно джерела сигналу;
  • ситуація 4 – сукупність із 4-х джерел, розташованих під кутами -45, +45, -120 та +120 градусів.

Студенти мають прослуховувати сигнали через навушники або через комп’ютерні колонки (акустичні системи) та оцінювати за п’ятибальною системою (бали від 1 до 5):

  • якість сигналу;
  • рівень шуму;
  • загальне враження від почутого.
Дозволяється (й навіть рекомендується) ставити дробові оцінки, наприклад, 3.7 бали.

Увага! Якщо стосовно оцінки "загального враження від почутого" навряд чи будуть запитання, оцінювати "якість сигналу" та "рівень шуму" дещо важче. Тому пропонуємо спеціальні роз'яснення з цього приводу.

Причин спотворення сигналу може бути кілька. По-перше, оскільки акустична антена є різновидом фільтру, придушення шумової завади завжди супроводжується спотворенням сигналу. Це зрозуміло, оскільки діапазони частот сигналу й шуму суттєво перекриваються. По-друге, якщо фільтр є нелінійною системою, тоді маємо додаткові спотворення сигналу, зумовлені нелінійністю фільтра.

Для прослуховування використовуються 10-секундні записи, де перші 8 секунд звучить музика на фоні шуму, а останні 2 секунди музики немає - й ви слухаєте лише шум (рис. 1). Тому спотворення сигналу потрібно оцінювати на початковому 8-секундному інервалі часу, а відносний рівень шуму - на кінцевому 2-секундному інтервалі.

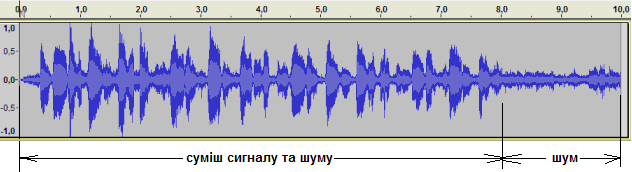

Суміш сигналу та шуму

Рис. 1. Ділянки суміші сигналу із шумом та "чистого" шуму

2. Комп'ютерні програми для Matlab

Почергово використовуються чотири програми:

  1. Microphone_Array_test_15_.m (джерело шуму розташовано під кутом 15 градусів);
  2. Microphone_Array_test_45_.m (джерело шуму розташовано під кутом 45 градусів);
  3. Microphone_Array_test_90_.m (джерело шуму розташовано під кутом 90 градусів);
  4. Microphone_Array_test_istrp_.m (ситуація із 4 джерелами шуму).

3. Вхідні та вихідні дані до комп'ютерних програм

Вхідні дані:

  • звуковий файл чистого сигналу cleanmusic.wav, що міститься в головній папці;
  • розташовані в папках "10dB""0dB" та "-10dB" звукові файли з виходів акустичних антен, що моделюються.

Примітка: комп'ютерні програми та вхідні дані до них містяться в архівному файлі:

Project_2018_2.zip

Вихідні дані:

Вихідними даними є 4 файли із іменами типу ваше прізвище_ситуація.mat, (наприклад, Ivanov_15.mat) які зберігаються в папці з головною програмою. Після закінчення роботи ці 4 файли необхідно передати кураторам проекту.

Тривалість експерименту:

Тривалість експерименту із кожною із 4-х програм становить 5-10 хвилин, таким чином, загальна тривалість експерименту не перевищує 20-40 хвилин.

4. Обробка вихідних даних та передача результатів викладачу

Після виконання чотирьох вказаних вище комп'ютерних програм буде одержано 12 графіків, оскільки кожна із 4-х програм продукує 3 графіки. Ці графіки треба зберегти на диску комп'ютера та вставити у письмовий звіт.

У звіті обов’язково наведіть:

  • всі рисунки (їх має бути 3х4=12);
  • ваші коментарі до рисунків (яким чином можна тлумачити одержані результати).

5. Захист роботи

Одержані результати мають бути включені в комп’ютерну презентацію та прокоментовані.

При цьому у коментарях мають бути висвітленими наступні питання:

  • Що та навіщо робилося (тобто актуальність завдання, що розв'язується);
  • Опис організації досліджень – які досліди та чому ставилися, на які питання комп’ютерної програми ви мали давати свої відповіді, та чому ставилися саме такі питання;
  • Висновки за результатами роботи: 1) що зроблено; 2) що одержано; 3) що надалі треба додатково зробити або покращити?

Етапи виконання проекту:

Старт проекту (видача Технічного завдання) - 5 березня
Передача результатів кураторам проекту - якщо до 19 березня, то до оцінки додається 1 бонусний бал;
Кінець проекту (оформлення звіту про одержані результати) - з 26 березня до 2 квітня віднімається 1 штрафний бал.

Після 2 квітня результати проекту не приймаються.

Результати проекту:

За результатами виконання проекту буде написано кілька статей, де авторами будуть вказані найбільш активні студенти.

Література:

  1. W. Zhang, P.N. Samarasinghe, H. Chen, T.D. Abhayapala. "Surround by Sound: A Review of Spatial Audio Recording and Reproduction," Applied Sciences, No. 7, 532, 2017, pp. 1-19.
  2. P. Coleman, P.J. B. Jackson, and J. Francombe, “Audio object separation using microphone array beamforming,” 138th Convention, May 7, Warsaw, Poland, 2015.
  3. O. Schreer, G. Thomas, O.A. Niamut, J-F. Macq, A. Kochale, J-M. Batke, J. Ruiz Hidalgo, R. Oldfield, B. Shirley, G. Thallinger, "Format-agnostic Approach for Production, Delivery and Rendering of Immersive Media," Format-agnostic Approach for Production, Delivery and Rendering of Immersive Media“, NEM Summit 2011, Torino, Italy, 27th September, 2011.
